THE ARCHITECT

Un preamplificador para toda la vida.

La serie The Architect representa nuestra evolución en preamplificadores de estado sólido, reúne todas las virtudes de los modelos predecesores adicionando aquellas cualidades que fuimos reservando para la serie elite.

En términos sonoros, hemos logrado un nivel de detalle y definición que ubican a estas unidades a la altura de aquellas que se encuentran dentro de los estándares más altos de la industria del audio, brindando un sonido de gran naturalidad y transparencia.

Ofrece la posibilidad de dos entradas independientes, una para Moving Coil (MC) y la otra para Moving Magnet (MM) permitiendo el uso de dos bandejas giradiscos sin necesidad de utilizar un preamplificador adicional.

Un criterio de modularidad y, entendiendo la fascinación que representa para el usuario incorporar cambios y mejoras, prevee la incorporación de transformadores de audio para la etapa de entrada ( transformadores Cinemag, Jensen, OEP, etc) y espacio disponible como para experimentar con cambios de capacitores de paso de señal. Sin dudas ésto representa la posibilidad de potenciar aún más los beneficios que estas unidades poseen. Como ya hemos mecionado, un preamplificador para toda la vida.

El mismo es fabricado en dos versiones, la versión estandar y la versión MKII que empuja los límites hacia nuevas dimensiones sonoras.

  • Dos entradas independientes, una para MM y otra para MC.
  • Posibilidad de incorporar transformador en entrada MC.
  • Transistores FET de ultra bajo ruido en Clase A para secciones de amplificación.
  • Ecualización RIAA pasiva.

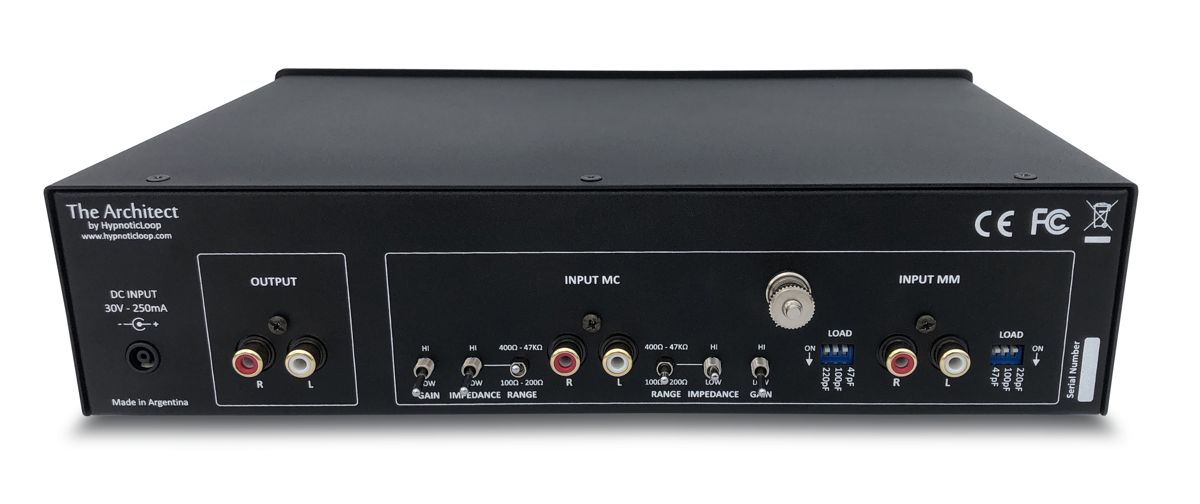

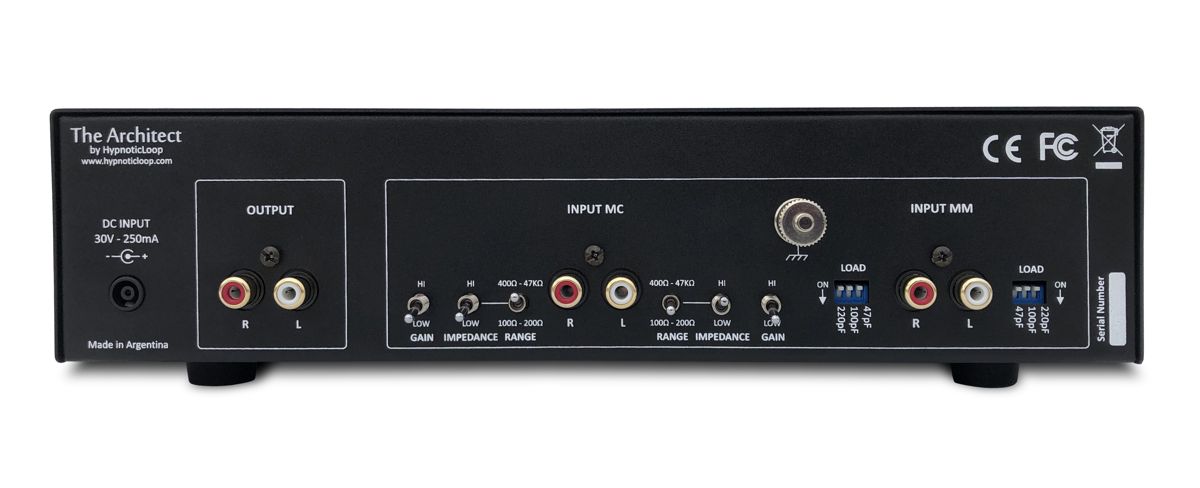

  • Ajustes de ganancia e impedancia de entrada individuales en entrada MC, permite utilizar cápsulas con salida de alto nivel o bajo nivel.
  • Ajuste de carga capacitiva individual por cada canal para entrada MM.
  • Filtrados de alimentación individuales por etapas con un total de 20.000uF de capacidad en fuente.
  • Bornera independiente para GND.
  • Fuente de alimentación externa incluida.

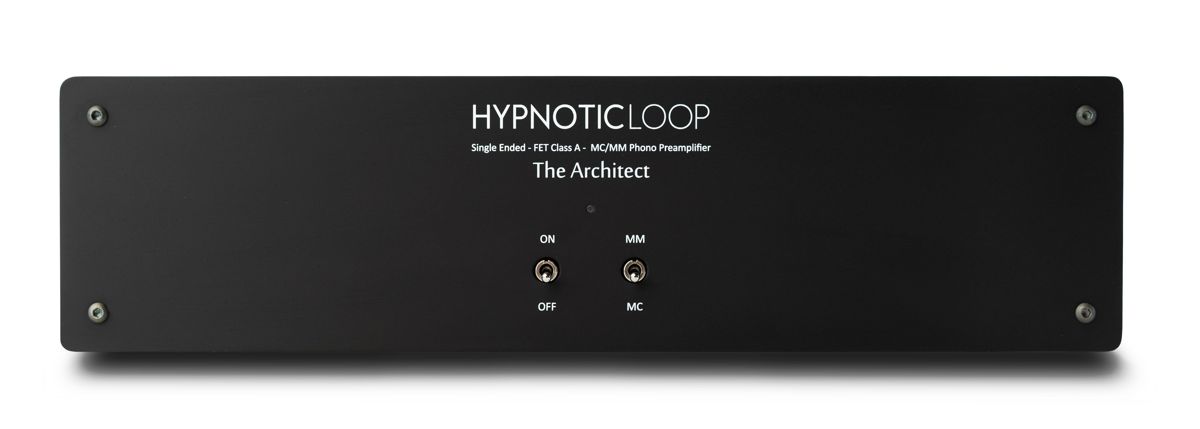

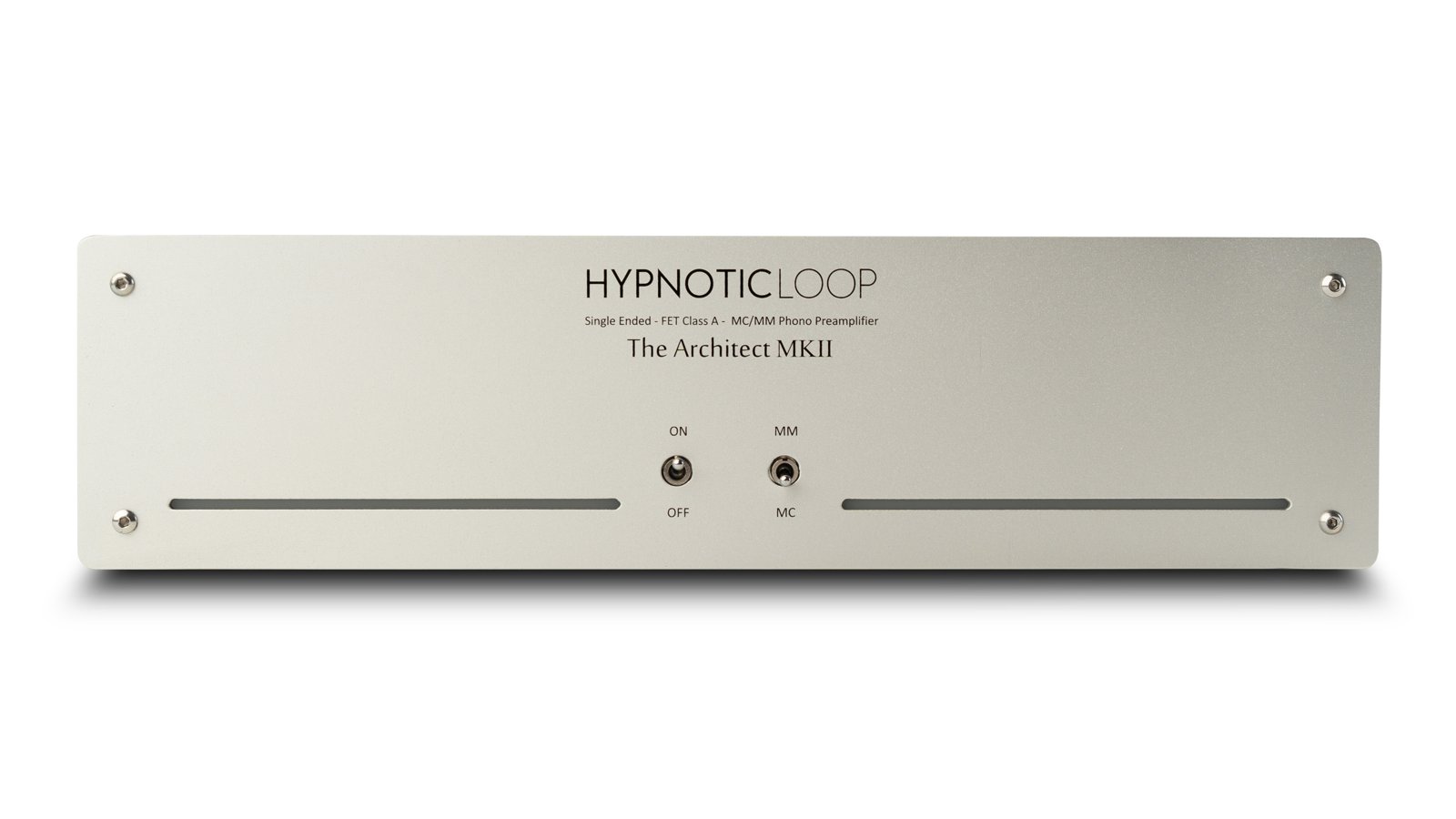

  • Llave de encendido y selectora de entrada en el frente de la unidad.
  • Conectores de entrada y salida enchapados en oro de alta calidad.

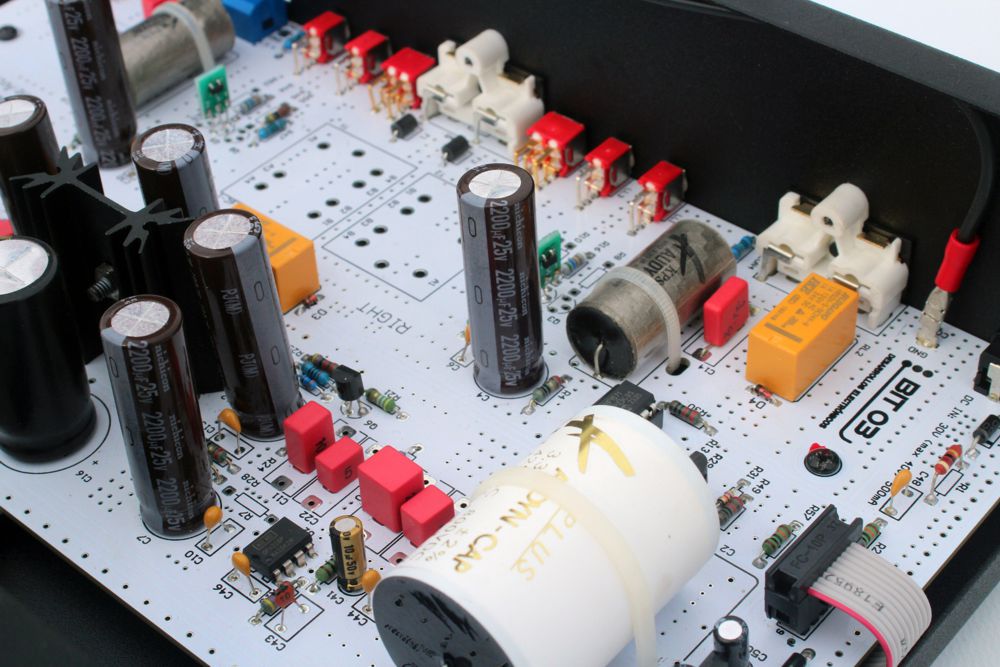

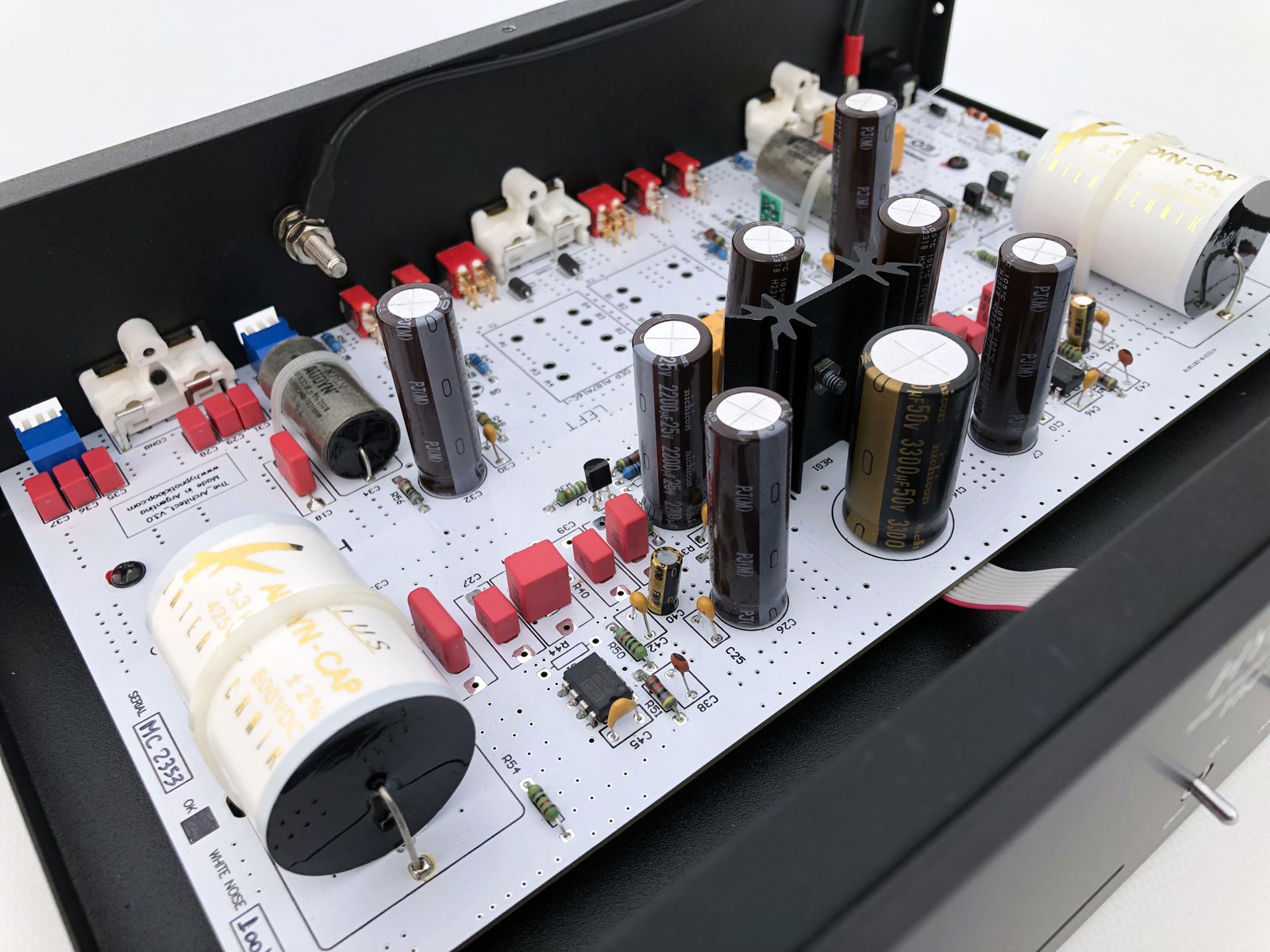

  • Circuito impreso doble faz epoxy del tipo PTH con planos de tierra independientes y blindajes de protección.
  • 100Hs de ablande en fábrica para "bedding-in time".
  • 2 años de garantía.

Especificaciones Técnicas

Sección MM

Impedancia de entrada:                                      47KΩ

Capacitancia de entrada:                                    47pF + 100pF + 220pF

Ganancia (1Khz):                                                   36dB

Respuesta en frecuencia (-1dB):                      20Hz - 40Khz

Tolerancia curva RIAA:                                        +/- 0.5dB

Distorsión 2º Armónica:                                      0.05 %

Ruido de salida:                                                     -90dBm

Nivel de Ruido referido a la entrada:              -126dBm

Diafonía entre canales (1Khz):                          >100dB



Sección MC (estado sólido)

Impedancia de entrada:                                      Rango bajo (150Ω-300Ω)

Rango alto (400Ω-47KΩ)

Ganancia (1Khz):                                                   62dB (HIGH) y 52dB (LOW)

Respuesta en frecuencia (-1dB):                      20Hz - 40Khz

Tolerancia curva RIAA:                                        +/- 0.5dB

Distorsión 2º Armónica:                                      0.09 %

Ruido de salida:                                                     -60dBm (HIGH) y -70dBm (LOW)

Nivel de Ruido referido a la entrada:              -122dBm

Diafonía entre canales (1Khz):                          >100dB



Sección MC (transformador)

Impedancia de entrada:                                      100Ω (HI) - 60Ω (LOW)

Ganancia (1Khz):                                                   62dB (HIGH) y 56,5dB (LOW)

Respuesta en frecuencia (-1dB):                      20Hz - 30Khz

Tolerancia curva RIAA:                                        +/- 0.5dB

Distorsión 2º Armónica:                                      0.07 %

Ruido de salida:                                                     -80dBm

Nivel de Ruido referido a la entrada:              -142dBm



General:

Diafonía entre canales (1Khz):                          >100dB

Impedancia de salida:                                          100Ω

Alimentación:                                                         30V a 40V DC @ 500mA

Dimensiones:                                                         292mm(ancho) x 78mm(alto) x 198mm(prof)

Peso:                                                                        2Kg



Fuente:

Entrada:                                                                   220V A.C.

Salida:                                                                      35V D.C.

Tipo:                                                                         Transformador

Peso:                                                                        300 gr

Las unidades The Architect se fabrican en dos versiones distintas:

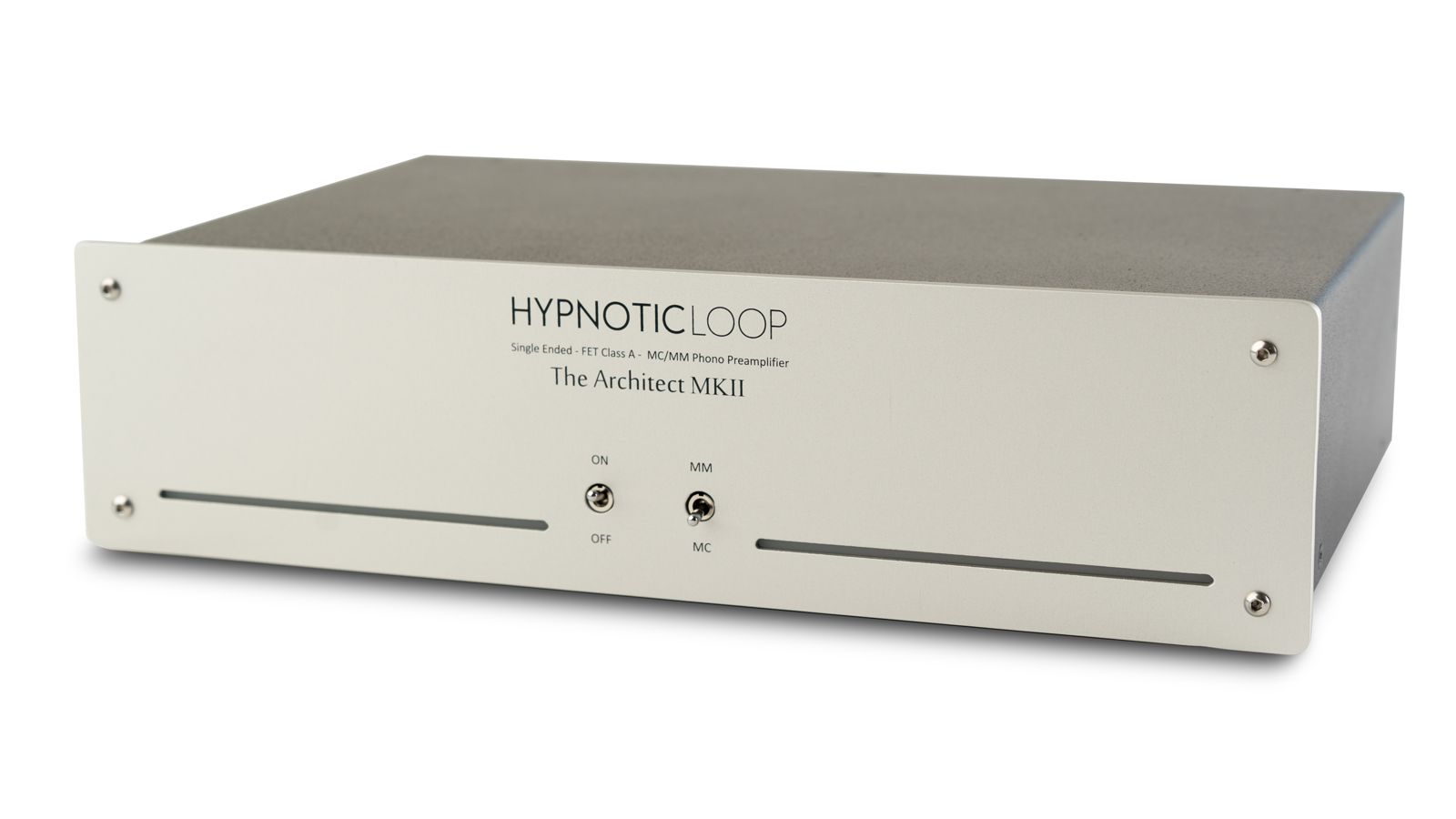

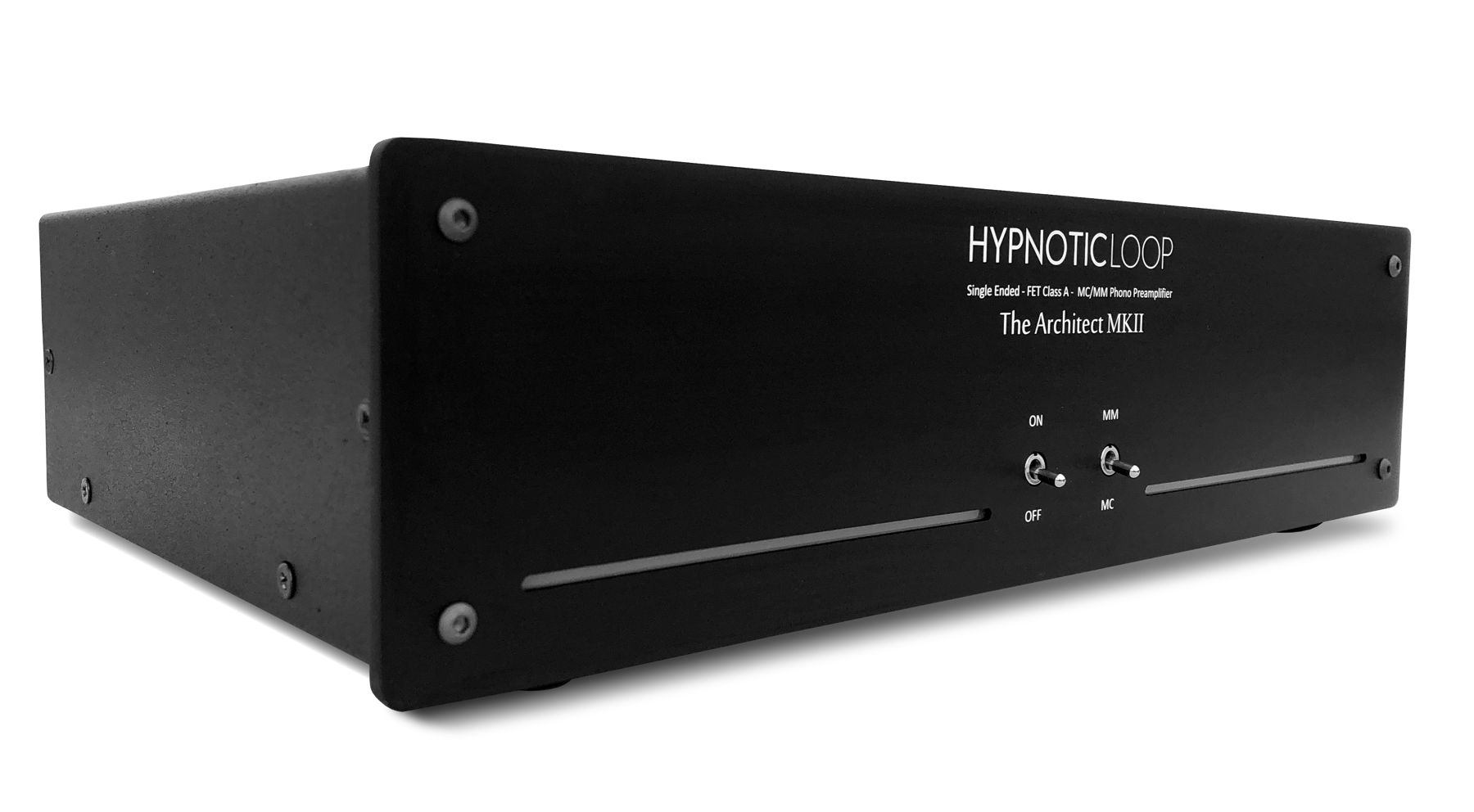

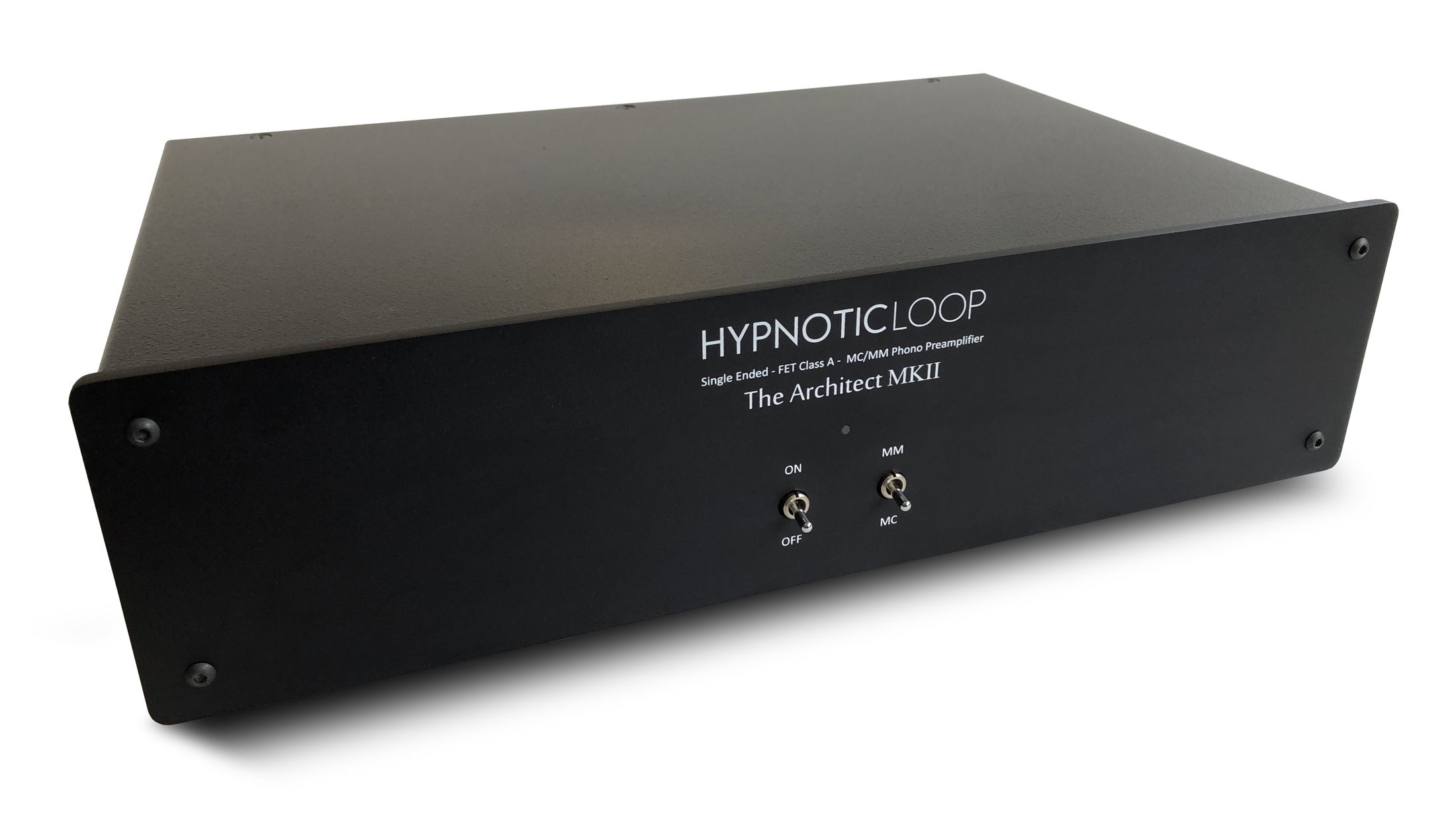

The Architect MKII:

  • Tope de línea de la serie The Architect. Excelente calidad de audio, gran nivel de detalles en todo el espectro con un sonido exquisito en frecuencias medias.
  • Capacitores WIMA de polipropileno en etapas de derivación de audio.
  • Capacitores AUDYN PLUS y AUDYN KpSn de polipropileno en paso de señal.
  • Capacitores electrolíticos de baja impedancia NICHICON en fuente de alimentación, capacidad total de filtrado 20000uF.
  • 100Hs de ablande en fábrica para "bedding-in time".

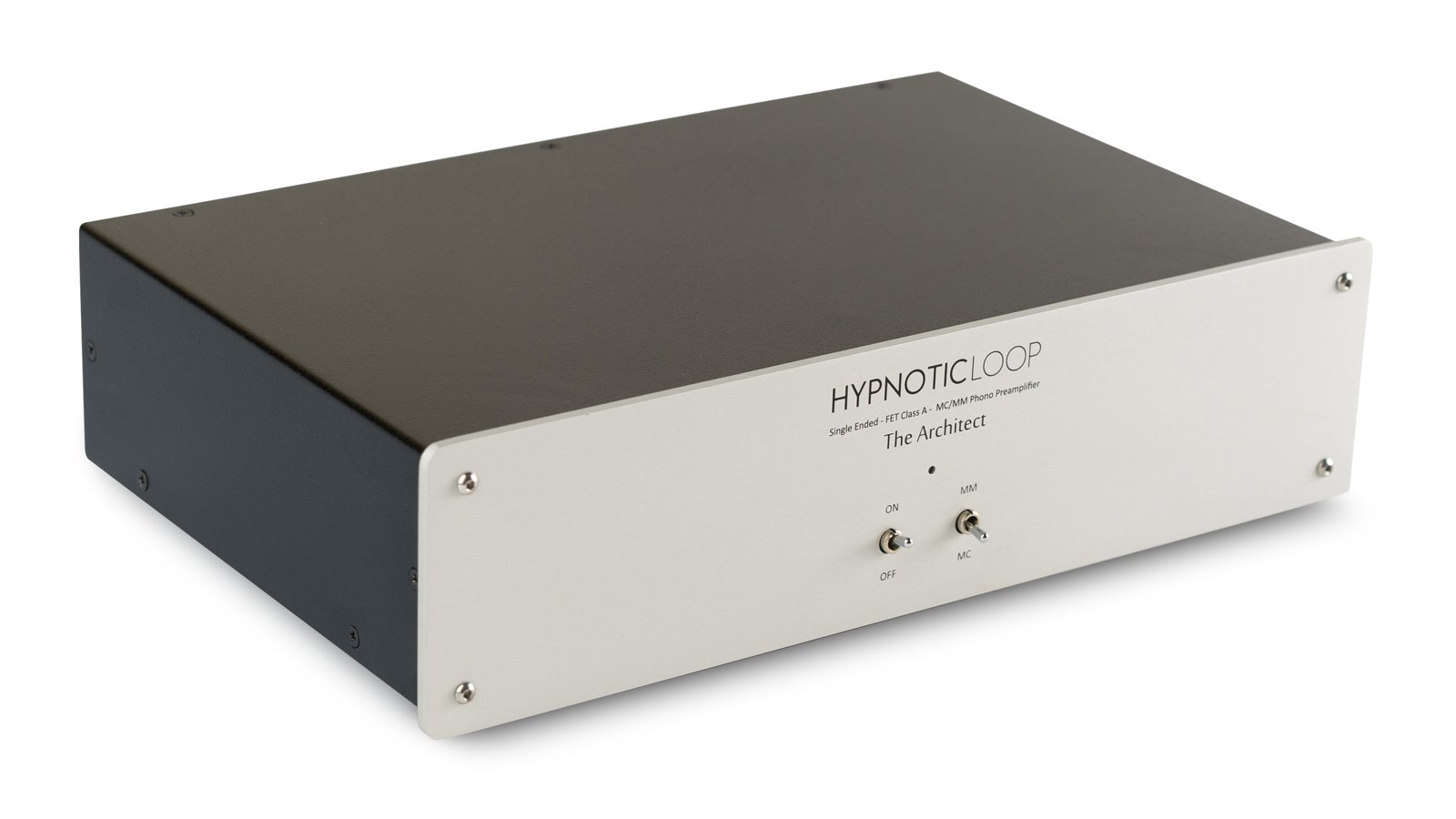

The Architect:

  • Para quienes desean mejorar su sistema actual incorporando detalles y claridad a la escena sonora.
  • Capacitores WIMA de polipropileno en etapas de derivación de audio.
  • Capacitores AUDYN QS4 de polipropileno en paso de señal.
  • Capacitores electrolíticos de baja impedancia LOW ESR en fuente de alimentación, capacidad total de filtrado 20000uF.
  • 100Hs de ablande en fábrica para "bedding-in time".

Ambas versiones pueden ser provistas con transformador de entrada OEP made in UK.
